Настройка меню лазерного сварочного аппарата

Занимаюсь предметной фотосъёмкой для российского производителя лазерных аппаратов и за это время не просто снял кучу крутых кадров, а реально разобрался в теме. Теперь могу сам, без подсказок, выстроить весь процесс.

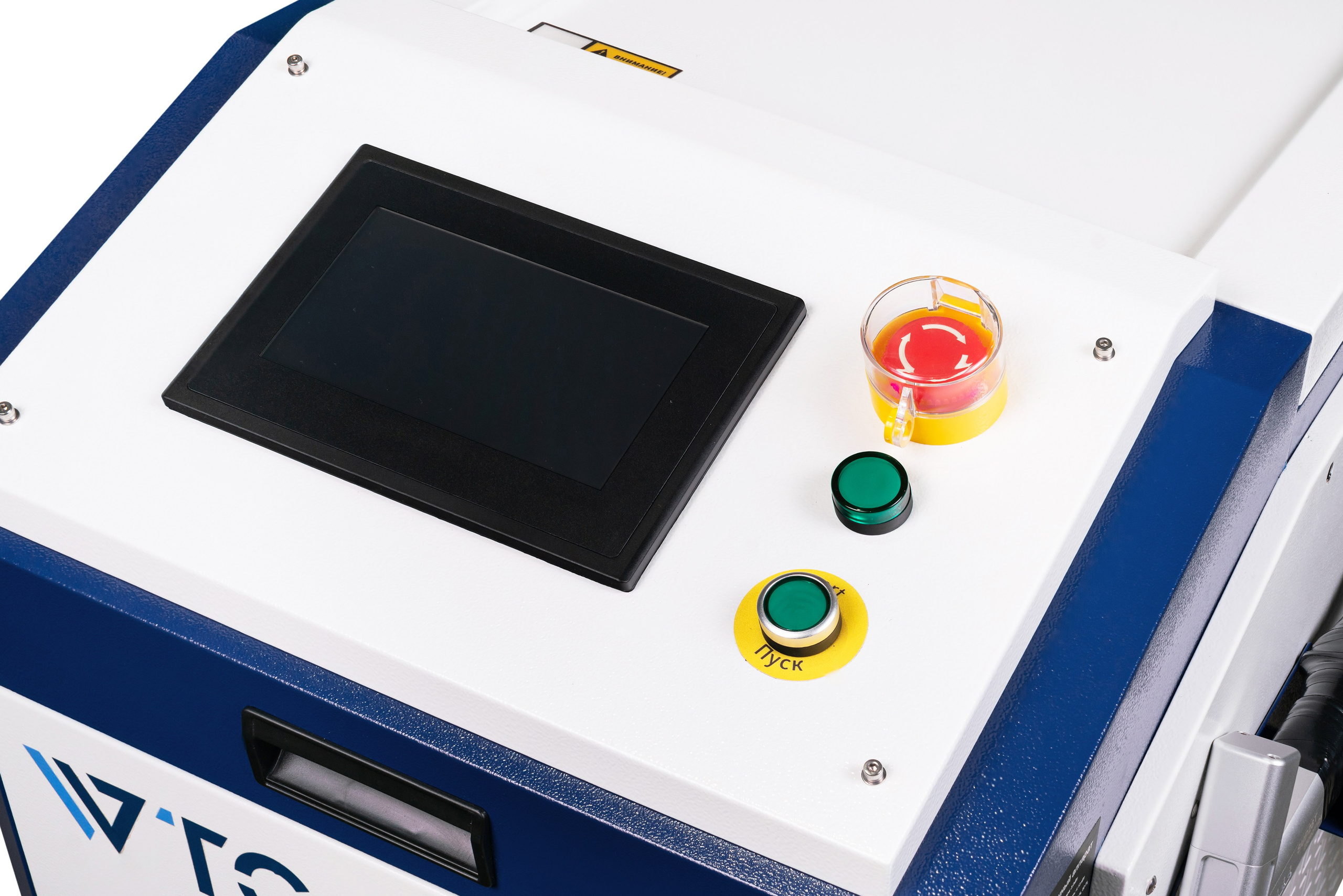

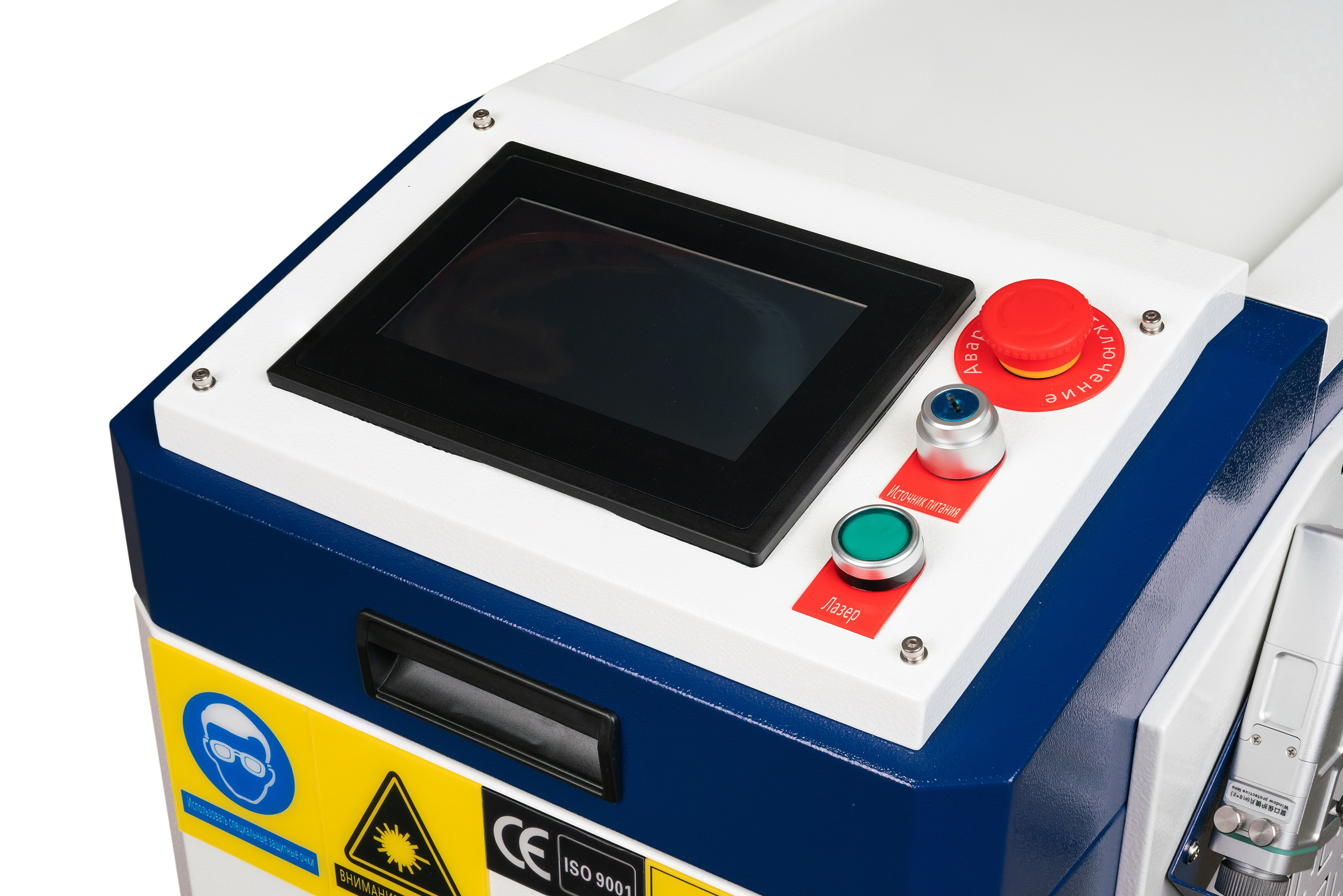

Настройка меню лазерного сварочного аппарата осуществляется через сенсорный экран или панель управления, которая обычно имеет интуитивно понятный интерфейс с возможностью переключения между несколькими основными режимами работы: сварка, резка, очистка и сервисное меню. При первом включении устройства система может запросить ввод пароля авторизации, который предоставляется производителем, после чего пользователь попадает на главную страницу, где отображаются текущие параметры процесса, статус оборудования и сигналы тревоги в реальном времени. В режиме сварки основное меню позволяет выбирать тип сварки непрерывная или точечная, при этом для точечной сварки дополнительно настраиваются длительность импульса и интервал между импульсами. Параметры процесса, доступные для редактирования, включают пиковую мощность лазера, которая должна соответствовать номинальной мощности установленного источника, скорость сканирования луча в диапазоне обычно от 2 до 6000 мм/с, ширину сканирования от 0 до 6–8 мм в зависимости от модели сварочной головки, частоту импульсов в рекомендуемом диапазоне 5–5000 Гц и рабочий цикл от 0 до 100 процентов, который по умолчанию устанавливается на максимальное значение и изменяется только при специфических задачах. Многие аппараты оснащены библиотекой процессов, где сохранены предустановленные параметры для различных материалов и толщин, например нержавеющая сталь 1,0 мм или углеродистая сталь 2,0 мм, что позволяет быстро вызывать нужные настройки одним нажатием кнопки, при этом пользователь может редактировать эти пресеты или сохранять собственные комбинации параметров для повторного использования. В меню настроек, доступ к которому защищен паролем, конфигурируются системные параметры: фактическая мощность установленного лазера для корректного отображения процентов мощности в процессе работы, задержка подачи защитного газа, которая по умолчанию составляет около 200 миллисекунд и может регулироваться в пределах 0–3000 мс для синхронизации начала подачи газа с моментом включения лазера, параметры плавного нарастания и спада мощности для предотвращения резких скачков энергии, температурные пороги срабатывания защиты, уровни сигналов тревоги для внешних устройств, таких как датчики давления воздуха или водяного охладителя, а также коэффициент коррекции сканирования для точной калибровки ширины сварочного шва. Отдельный раздел меню посвящен управлению механизмом подачи проволоки, если аппарат оснащен такой функцией, где настраиваются скорость подачи, режим работы непрерывный или фиксированной длины, а также компенсация задержки подачи относительно сигнала включения лазера. В режиме мониторинга пользователь может просматривать состояние всех входных и выходных сигналов, включая триггер запуска, блокировку безопасности, сигналы тревоги лазера и систем охлаждения, текущие значения аналоговых выходов, напряжение и ток питания, а также температуру критических компонентов, таких как драйвер двигателя сканирующего зеркала и защитная оптика, что помогает в диагностике неисправностей. Сервисное меню содержит функции диагностики, позволяющие независимо тестировать выходные сигналы управления лазером, газовым клапаном и системой подачи проволоки, а также опции восстановления заводских настроек, обновления программного обеспечения и калибровки положения лазерного луча относительно красного целеуказателя. Для удобства эксплуатации интерфейс поддерживает переключение между несколькими языками, включая русский, а параметры можно изменять непосредственно в процессе работы в режиме реального времени, что позволяет оперативно подстраивать режим сварки под конкретные условия без остановки оборудования.
